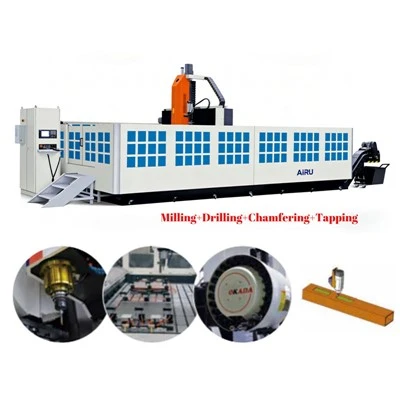

3-एक्सिस लाइट-ड्यूटी सीएनसी मशीनिंग सेंटर (AL-E3000A/E4500B)
AL{{0}E3000A/E4500B एक कॉम्पैक्ट 3{4}एक्सिस सीएनसी मशीनिंग सेंटर है जो लाइट{6}ड्यूटी प्रोफाइल मशीनिंग के लिए बनाया गया है। यह एल्यूमीनियम, तांबा, पीवीसी और अन्य अलौह सामग्रियों को संसाधित करता है, जो प्रोफ़ाइल निर्माताओं के लिए सटीक, लागत प्रभावी निर्माण प्रदान करता है।
एकल {{0}क्लैंप मिलिंग, ड्रिलिंग और चैम्फरिंग कट अतिरिक्त फिक्स्चर सेटअप और मैन्युअल पार्ट हैंडलिंग, लगातार मशीनिंग सटीकता को बनाए रखते हुए थ्रूपुट को बढ़ावा देना।
एक मजबूत बॉडी और उपयोगकर्ता के अनुकूल सीएनसी नियंत्रणों से सुसज्जित, यह बड़े पैमाने पर बैच रन और कस्टम प्रोफ़ाइल नौकरियों दोनों को समायोजित करता है। यह दरवाजे और खिड़की की फिटिंग, फर्नीचर घटकों, बिजली के बाड़ों और वास्तुशिल्प सजावटी प्रोफाइल के उत्पादन का कार्य करता है।
कुल मिलाकर लाभ
- सीएनसी नियंत्रक: उपयोगकर्ता केंद्रित औद्योगिक नियंत्रण प्रणाली लंबे समय तक उत्पादन के दौरान स्थिर, दोष मुक्त संचालन सुनिश्चित करती है।
- वेल्डेड बेस फ़्रेम: तनाव से मुक्त वेल्डेड निर्माण विरूपण का प्रतिरोध करता है, दीर्घकालिक परिचालन स्थिरता को सुरक्षित रखता है।
- उच्च -स्पीड स्पिंडल: 9kW वेरिएबल-स्पीड स्पिंडल (0-24000rpm) विभिन्न प्रोफाइलों के लिए शांत, उच्च दक्षता वाली कटिंग को सक्षम बनाता है।
- 6-स्टेशन लीनियर टूल मैगज़ीन: तीव्र उपकरण परिवर्तन निष्क्रिय समय को कम करता है और समग्र मशीनिंग दक्षता में सुधार करता है।
- टी{{0}स्लॉट वर्कटेबल: विभिन्न प्रोफाइलों के लिए मजबूत क्लैम्पिंग प्रदान करता है, और लचीली प्रोसेसिंग के लिए मल्टी{1}}फिक्स्चर माउंटिंग की अनुमति देता है।
मशीन पैरामीटर्स
|
मशीनिंग स्ट्रोक |
|
|
एक्स-अक्ष स्ट्रोक |
3000/4500/6000 मिमी (आवश्यकतानुसार अनुकूलन योग्य) |
|
Y-अक्ष स्ट्रोक |
380 मिमी |
|
Z-अक्ष स्ट्रोक |
350 मिमी |
|
धुरा |
|
|
धुरी गति |
0-24000r/मिनट |
|
X-अक्ष रैपिड ट्रैवर्स स्पीड |
0~50मी/मिनट |
|
Y-अक्ष रैपिड ट्रैवर्स स्पीड |
0~15मी/मिनट |
|
Z-अक्ष तीव्र ट्रैवर्स गति |
0~15मी/मिनट |
|
धुरी शक्ति |
9.0kW |
|
शुद्धता |
|
|
X-अक्ष स्थिति निर्धारण सटीकता |
±0.05मिमी |
|
Y-अक्ष स्थिति निर्धारण सटीकता |
±0.05मिमी |
|
Z-अक्ष स्थिति निर्धारण सटीकता |
±0.02मिमी |
|
स्थिति निर्धारण सटीकता दोहराएँ |
±0.05मिमी |
|
मशीनीकृत सतह खुरदरापन |
रा 6.3 माइक्रोमीटर |
|
औजार |
|
|
उपकरण पत्रिका प्रकार |
सीधी पंक्ति प्रकार |
|
उपकरण पत्रिका क्षमता |
6 टूल स्टेशन (पीसी) |
|
अन्य |
|
|
स्नेहन प्रणाली |
स्वयं-स्नेहन |
|
शीतलन प्रणाली |
परमाणुकरण शीतलन |
|
कुल स्थापित विद्युत |
12 किलोवाट |
|
वायुदाब की आवश्यकता |
0.5~0.8MPa |
|
बिजली की आपूर्ति |
380V/50Hz |
|
कुल मिलाकर मशीन आयाम |
3800*1600*2200मिमी |
|
मशीन का शुद्ध वजन |
3000 किलो |
|
Y-अक्ष स्ट्रोक |
380 मिमी |
|
Z-अक्ष स्ट्रोक |
350 मिमी |
|
धुरा |
|
|
धुरी गति |
0-24000r/मिनट |
|
X-अक्ष ट्रैवर्स स्पीड |
0~50मी/मिनट |
|
Y-अक्ष ट्रैवर्स स्पीड |
0~15मी/मिनट |
|
Z-अक्ष ट्रैवर्स स्पीड |
0~15मी/मिनट |
|
धुरी शक्ति |
9.0/12kW |
|
शुद्धता |
|
|
X-अक्ष स्थिति निर्धारण सटीकता |
±0.05मिमी |
|
Y-अक्ष स्थिति निर्धारण सटीकता |
±0.05मिमी |
|
Z-अक्ष स्थिति निर्धारण सटीकता |
±0.02मिमी |
|
स्थिति निर्धारण सटीकता दोहराएँ |
±0.05मिमी |
|
मशीनीकृत सतह खुरदरापन |
रा 6.3 उम |
|
औजार |
|
|
उपकरण पत्रिका प्रकार |
सीधी पंक्ति प्रकार |
|
उपकरण पत्रिका क्षमता |
6 पद पीसी |
|
अन्य |
|
|
स्नेहन प्रणाली |
स्वयं- स्नेहन |
|
शीतलन प्रणाली |
परमाणुकरण शीतलन |
|
कुल स्थापित विद्युत |
12/15 किलोवाट |
|
वायुदाब की आवश्यकता |
0.5~0.8MPa |
|
बिजली की आपूर्ति |
380V/50Hz |
|
मशीन आयाम |
5200*1600*2200मिमी |
|
वज़न |
3500 किग्रा |
